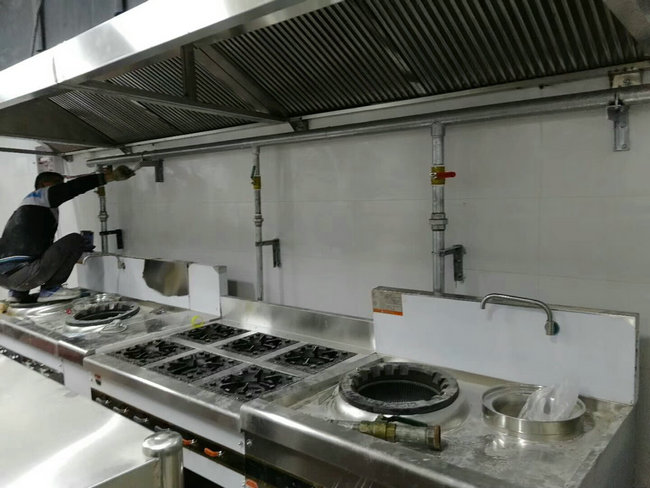

北京饭店燃气改造案例

   北京饭店燃气改造,北京饭店改燃气,北京饭点燃气开户新增户,北京饭点燃气验收通气。北京燃气公服用户(酒店、食堂)天然气管道设计标准是我们在北京开饭店的朋友们会遇到的一个问题,北京饭店燃气改造也是一些新的饭店从业者遇到的一个头痛的问题,我们首先把饭店燃气改造标准给大家讲一下。

  一、北京饭店燃气改造确定厨房的用气量

  由甲方提供的灶具参数及使用压力(一般使用压力与居民用户相同),厨房的用气量等于各灶具的用气量之和。如果甲方只提供灶具种类和数量,未提供每种灶具的用气量,可参考厨房常用天然气灶具用气量表。如果甲方提供灶具原来使用其他燃料的数量,可利用常用燃料热值换算表进行换算。

北京饭店燃气改造厨房常用燃气灶具用气量表

 名称  规格(长X宽X高八 (单位:米)  数量 (单位:台)  用气量(单位:m³/h)
 双炒双温灶  2.0X1.0X0.8  1  8.5
 双眼低汤灶  1.2X0.7X0.5  1  8.5
 -炒一温灶  1.0X1.0X0.8  1  4.3
 大锅灶  1.1X1.1X0.8  1  5.1
 六眼煲仔炉  0.9X0.7X0.8  1  3
 八眼煲仔炉  1.2X0.7X0.8  1  4
 双门蒸车  1.4X0.55X1.435  1  5.1
 海鲜蒸柜(蒸汽)  三门  1  5.1
 海鲜蒸柜(蒸汽燃气两用)  三门  1  5.1
 三门燃气蒸柜  1.0X0.9X1.85  1  5.1
 燃气热汤炉  0.8X0.9X0.8  1  3
 燃气汤炉  0.8X0.9X0.8  1  5.1
 燃气炸炉  0.8X0.9X0.8  1  3
 燃气平头炉  0.8X0.9X0.8  1  4.3

 常用燃料热值换算

 名称  热值(千焦)  热值(大卡或千卡)  数量  换算天然气数量(m³)
 标准煤  29260  6988  lkg  0.8
 烟煤  25080-27170  5990-6489  lkg  0.70-0.76
 无烟煤  20900-25080  4992-6489  lkg  0.59-0.70
 焦炭  25080-28400  6489-6783  lkg  0.70-0.80
 重油  41800  9983  lkg  1.17
 汽油  43890  10482  lkg  1.23
 柴油  42600  10174  lkg  1.20
 电  3600  860  1度  0.10
 煤气  16700  3989  1m³  0.47
 液化石油气  41900  10007  lkg  1.18
 天然气  35600  8800  1m³  1.00

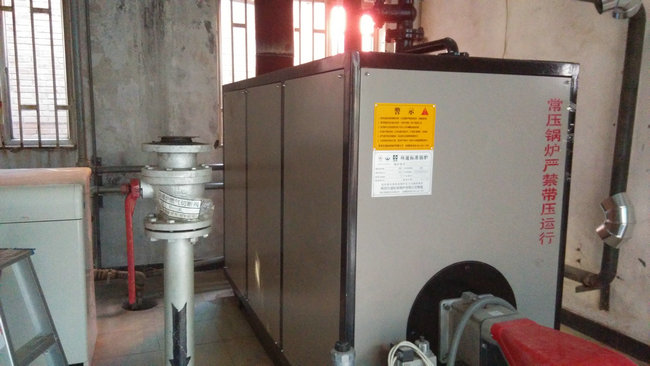

一般常用的1吨取暖锅炉天然气耗气量为75 m³/h

 二、调压计量柜的选型

  调压计量柜主要包括流量计、调压器、过滤器,一般只需要在材料表上选择流量计,需要做预算的还要选择调压器。调压计量柜通常选用2+0型(双路无旁通)。

  1. 选用合适的流量计

  根据厨房的用气量选择腰轮流量计。

  例一酒店共有4台灶具:两台双炒双温灶,一台大锅灶,一台六眼煲仔炉。若甲方提供用气量为:双炒双温灶8m3/h,一台大锅灶5m3/h,一台六眼煲仔炉3m3/h,则厨房用气量=8X2+5+3=24,腰轮流量计选用JLQ-30A。

腰轮流量计燃气表型号流量数据表

 型号  口径mm  最大流量m³/h  灵敏度m³/b  最大压损Pa  压力等级MPa 精度   量程比
 JLQ-20A  25  20  0.06  100  0.6  1.5  31:1
 JLQ-30A  40  30  0.08  100  0.6  1.5  31:1
 JLQ-40A  40  40  0.08  140  0.6  1.5  40:1
 JLQ-65A  50  65  0.1  112  0.6  1.5  68:1
 JLQ-80A  50  80  0.1  144  0.6  1.5  76:1
 JLQ-100A  80  100  0.1  113  0.6  1.5  100:1
 JLQ-140A  80  140  0.12  250  0.6  1.5  120:1
 JLQ-200A  80  200  0.151  225  0.6  1.5  67:1
 JLQ-250A  100  250  0.2  220  0.6  1.5  53:1
 JLQ-300A  100  300  0.11  210  0.6  1.5  124:1
 JLQ-450A  100  450  0.1  270  0.6  1.5  116:1
 JLQ-650A  150  650  0.651  410  0.6  1.5  40:1
 JLQ-1000A  150  1000  0.76  450  0.6  1.5  90:1
 JLQ-1600A  200  1600  1.13  500  0.6  1.5  53:1

  2. 选用合适调压器

  常用调压器共有三种:FTB249、FTA25、FTA50。用气量特别大(超过FTA50系列调压器的最大值)的需选用其他型号。本公司一般中压在0.2—0.4 Mpa之间,入口压力按0.2Mpa来查,出口压力按照公服用户提供的用气压力来查(一般与居民用户用气压力相同)。例一酒店用气量为120 m3/h,入口压力按0.2Mpa,出口压力按3 Kpa,120<200,可选用FTB249系列调压器。

型号

进出口通径

 FTB249

 DN40X DN40

 FTA25

 DN25X DN25

 FTA50

 DN50X DN50

FTB249系列燃气调压器流量表(m³/h)

 出口压力(KPA)  入口压力(MPA)  入口压力(MPA)  入口压力(MPA)
 出口压力(KPA)  0.2  0.3  0.4
 1.5  200   250   250
 2  200  250   250
 3  200   250   250
 4  200  250   250
 5  200   250   250
 7.5  200  250   250
 10  200  250   250
 15  200  250   250
 20  200  250   250
 30  200  250   250

FTA25系列燃气调压器流量表(m³/h)

 出口压力(KPA)

 入口压力(KPA)

 入口压力(KPA)

入口压力(KPA)

  出口压力(KPA)

 0.2

 0.3

 0.4

 2

 550

 730

 800

 3

 550

 730

 800

 5

 550

 730

 800

 8

 550

 730

 800

 10

 550

 730

 800

 15

 460

 730

 800

 20

 550

 740

 800

 25

 550

 740

 800

 30

 550

 740

 800

 40

 550

 740

 800

 50

 550

 740

 800

 60

 550

 730

 800

 80

 540

 720

 800

 100

 520

 720

 800

 150

 420

 720

 800

FTA50系列燃气调压器流量表(m³/h)

 出口压力(KPA)

 入口压力(KPA)

 入口压力(KPA)

入口压力(KPA)

  出口压力(KPA)

 0.2

 0.3

 0.4

 2

 1350

 1830

 2280

 3

 1350

 1830

 2280

 5

 1350

 1830

 2280

 8

 1350

 1830

 2280

 10

 1350

 1830

 2280

 15

 1350

 1830

 2280

 20

 1350

 1830

 2280

 25

 1350

 1830

 2280

 30

 1350

 1830

 2280

 40

1350

 1830

 2280

 50

1350

 1830

 2280

 60

 1350

 1760

 2200

 80

 1350

 1760

 2200

 100

 1280

 1760

 2200

 150

 1120

 1760

 2200

  三、公服用户室内、外管径的确定

  1.公服用户室内管径的确定

  当DN≤50时,一般选用镀锌钢管,当DN>50时,选用无缝钢管。灶前管、各支管、总管管径的选择依据低压水利计算软件来确定,下表为依据低压水利计算软件计算的流量管径对应表(低压),当某管段流量为某流量及以下时,选用相应的管径,如果某管段流量稍大于此表中的数值也可选用,例一个8.5 m3/h的双炒双温灶的灶前管径可用DN25。

燃气流量与燃气管径对应表(低压)

 流量(m³/h)  管径
 8  DN25
 11  DN32
 15  DN40
 26  DN50
 47  DN65
 71  DN80
 120  DN100
 185  DN125


2.公服用户室外管径的确定

  北京饭店燃气改造,公服用户室外管径低压管径的确定利用低压水利计算软件,把室外中压管径的确定利用通用水利计算软件,压强填0.3,流量填甲方提供的流量(每小时流量),流通直径从dn63、dn90、dn110、dn160、dn200等中选择,使流速(m/s)一般小于10 m/s,最大不能超过15 m/s。
